港口機械仿真

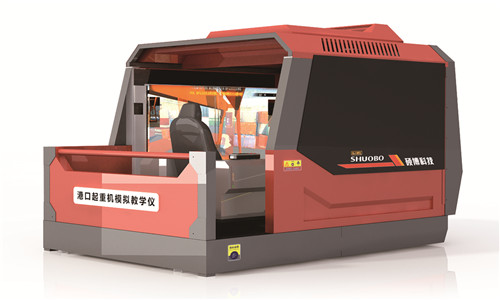

碼頭岸邊起重機模擬教學設備
碼頭岸邊起重機模擬教學設備是一項高技術產品,結合了起重機動力學、起重機運動學、數字圖像處理、計算機圖形學、傳感與控制技術、信息技術、現代起重機操作技術、安全操作規范等多項學科的技術內容,代表了現代職業教育的發展方向,是一種綠色環保、無碳排放、低成本的現代化起重機操作訓練及考核的先進技術。
碼頭岸邊起重機模擬器主要硬件包括:司機駕駛操作臺、軟件運行服務器、顯示系統、教員監控臺。
司機操作臺:就是根據實際起重機駕駛操作臺改造而成,大小尺寸與實際一致;操作臺上的儀表、開關、指示燈等可根據仿真訓練起重機的不同類型快速更換。
軟件運行服務器配置:品牌PC(全國三年聯保)Intel酷睿系列CPU 、主板MS-N520L、大容量500G高速存儲硬盤、ATI Radeon R7 240 1GPCI Express x16顯卡、2G內存。
視景顯示裝置:32寸品牌高清LED顯示屏。
教員監控臺:主要用于實時監控學員的學習狀況、設定訓練參數,包括:訓練記錄、設定訓練內容及難度,控制整個模擬器運行的開關等。

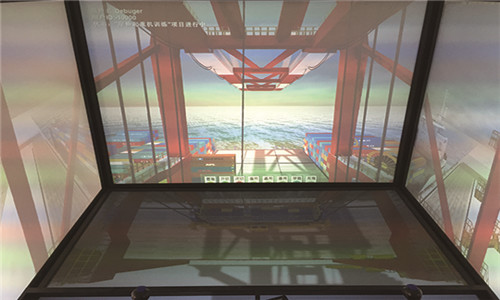

岸邊集裝箱橋式起重機訓練模塊中包含岸橋、集裝箱、集卡、船舶、泊位場景等元素。在此訓練模塊中,司機需要駕駛岸橋,進行多機構的協同操作以完成集裝箱的卸船和裝船作業。操作流程如前節所述。岸橋訓練模塊中又包含多個子模塊,如開關機訓練、裝船訓練、卸船訓練、大車行走、吊具控制、前伸臂俯仰等,還可以進行意外事件的處置訓練,訓練內容總體符合港口行業常規。圖為岸邊集裝箱橋式起重機訓練場景——司機窗口視景。
核軟件具備的技術性能
集卡管、氣象管理、場景設置布局管理、機械參數設置管理、訓練難度設置、時間管理、故障管理、監控吊具作業軌跡、統計作業效率、統計操作失誤等、控制臺軟件可同時管理32臺操作訓練終端。
教師或管理人員可以遠程維護模擬器,設置各類參數和考試科目,設置故障考核點,實時跟蹤訓練軌跡,記錄訓練全過程及結果考核,并能回放訓練過程,可發現需改進動作訓練及方法等。
軟件能支持教師完成學員學習及考核的全程監控,可進行訓練或考核內容、難度的設定。
